Калібрування радара та камер ADAS після заміни лобового скла: поетапна інструкція для VAG

У сучасних автомобілях Volkswagen, Audi, Škoda та Cupra лобове скло вже не просто захисний елемент. На ньому розташовані:

• камери ADAS (Lane Assist, Front Assist),

• проєкційні елементи,

• датчики дощу та світла.

Після заміни скла обов’язково проводиться калібрування систем допомоги водієві, інакше:

• Lane Assist працюватиме некоректно,

• ACC гальмуватиме без причин,

• Front Assist може “бачити” фантомні перешкоди,

• авто зберігатиме помилки або працюватиме небезпечно.

Цей матеріал — практичний гайд для СТО та діагностів, без припущень “на око”.

🧠 Чому калібрування ADAS критично важливе

Камери ADAS працюють із точністю до десятих градуса, аналізують перспективу, нахил та відстань і прив’язані до геометрії кузова.

Навіть зміщення скла на 1–2 мм може спричинити помилки у розпізнаванні смуги, пішоходів або інших авто.

⚠️ Коли калібрування обов’язкове

• Після заміни лобового скла

• Після зняття або встановлення камери

• Після ДТП або удару в передню частину

• Після ремонту підвіски або рульової геометрії

• При появі помилок ADAS

• При скаргах на некоректну роботу асистентів

🧰 Обладнання та умови для точного калібрування

Обладнання:

• ODIS (обов’язково)

• Калібрувальна рамка VAG або сертифікований аналог

• Оригінальні мішені (targets)

• Рівна підлога (±2 мм на 3 м)

• Рулетки або лазер для вимірювання

Умови:

• Повний бак або стандартне навантаження

• Правильний тиск у шинах

• Авто без перекосу

• Рульове колесо строго прямо

Без дотримання цих умов калібрування буде недостовірним.

🔧 Поетапна інструкція калібрування ADAS

🔹 Етап 1. Попередня діагностика

• Повне сканування авто через ODIS

• Перевірка: відсутність активних помилок CAN, робочий зв’язок камер і радарів, актуальна версія ПЗ ADAS

Калібрувати несправну систему марно.

🔹 Етап 2. Підготовка автомобіля

• Перевірка тиску в шинах

• Контроль розвалу-сходження після робіт із підвіскою

• Очищення скла перед камерою

• Зняття плівок, наклейок, транспондерів

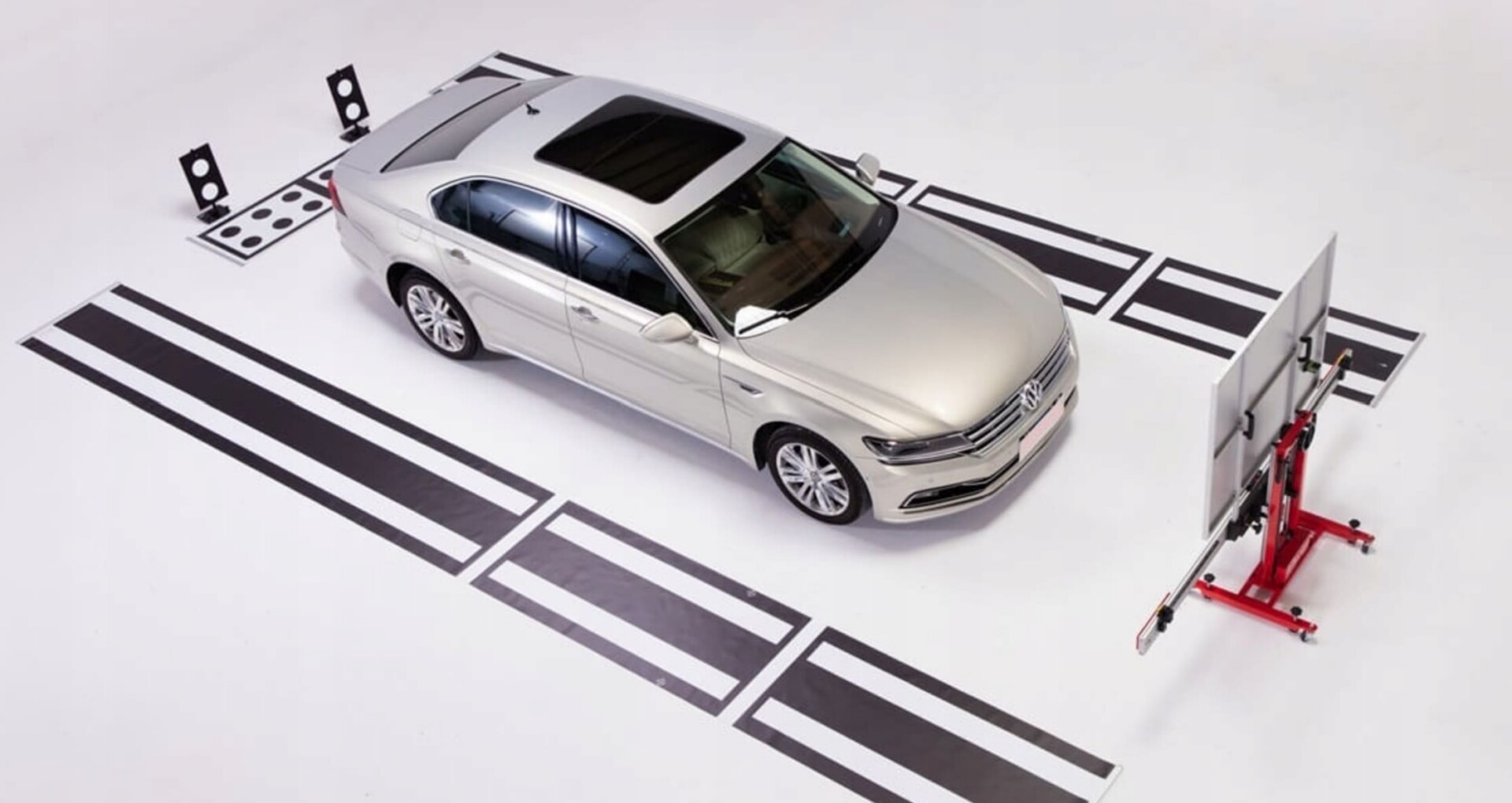

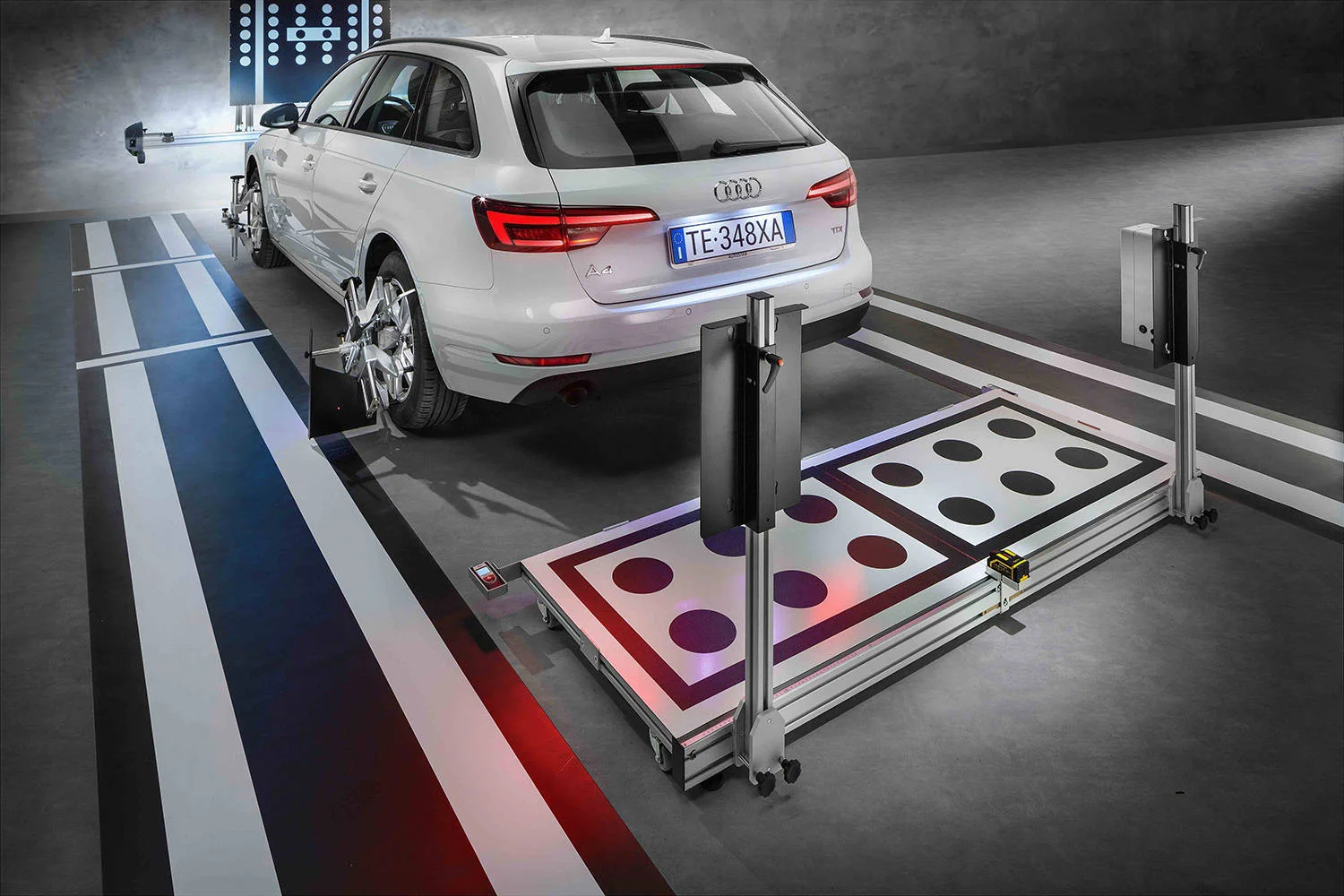

🔹 Етап 3. Встановлення калібрувальної рамки

• Рамка ставиться строго по осі автомобіля

• Відстань до авто — за даними ODIS (1,5–2,5 м)

• Контроль: симетрія, паралельність, висота

Помилка на цьому етапі = некоректна робота ADAS навіть без DTC.

🔹 Етап 4. Калібрування камер (Lane / Front Assist)

• Через ODIS → Guided Functions → блок A5 / Front Camera

• Запуск процедури з інструкціями ODIS

• Система контролює положення мішені та перспективу

• Підтвердження успішного калібрування: Calibration successful

⏱️ Час: 15–30 хв

🔹 Етап 5. Калібрування радара (ACC / Side Assist)

• Встановлення радарних мішеней

• Точне позиціонування та перевірка кутів відбиття

• Особлива увага: радар не прощає перекосів

🔹 Етап 6. Завершальна перевірка

• Очистка всіх помилок

• Тест-драйв: Lane Assist, ACC, Front Assist

• Контроль відсутності попереджень на панелі

❌ Типові помилки СТО

• Калібрування “на око”

• Використання неоригінальних мішеней

• Нерівна підлога

• Пропуск перевірки підвіски

• Робота без ODIS

Наслідок: авто формально без помилок, але небезпечне.

🧠 Важливо для клієнта

Після заміни скла ADAS може працювати, але:

• Неправильно оцінює відстань

• Різко гальмує

• «Тягне» кермо

Це гірше, ніж помилка — створює хибне відчуття безпеки.

🏁 Висновок

Калібрування ADAS після заміни лобового скла — не опція, а обов’язкова процедура.

• Камери та радари працюють у міліметрах

• Без точної геометрії ADAS небезпечний

• Точне калібрування = безпека клієнта та репутація СТО
