- Автомобіль: Volkswagen Golf GTI 7 2.0 TSI
- Рік: 2017
Ремонт проводки актуатора турбокомпрессора
Що таке актуатор турбіни (Wastegate Actuator)
Актуатор турбіни — це електронний сервопривід, який:
керує положенням клапана wastegate (скидання надлишкового тиску наддуву);
отримує сигнали від блоку керування двигуном (ECU);
забезпечує стабільну роботу системи турбонаддуву.
На двигунах Golf GTI / 2.0 TSI зазвичай встановлено актуатор IHI 06K145725S або аналогічний — із вбудованим датчиком положення клапана.
⚡ Типові симптоми несправності проводки актуатора
| Симптом | Пояснення |
|---|---|
| 💡 Check Engine (MIL) | Помилки P3348 / P3349 / P334A / P0033 / P0243 |
| 🌀 Відсутній наддув | Турбіна не відкриває клапан — ECU переходить у “safety mode” |
| 🐢 Автомобіль “їде, як атмосферний” | Обмеження тиску наддуву для захисту двигуна |
| ⚡ Турбіна працює ривками | Поганий контакт у фішці або обрив проводу |
| 🔊 Легке цокання поблизу турбіни | Некоректна робота клапана wastegate |
🔍 Типова причина (особливо для Golf GTI)
Висока температура біля турбіни (понад 120°C) та постійні вібрації призводять до:
обгорання або ламкості ізоляції дротів;
окислення контактів у фішці.
Найчастіше ушкоджуються 2 дроти в ділянці до 10 см від корпусу актуатора.
🧰 Що потрібно для ремонту
| Матеріал | Призначення |
|---|---|
| Термостійкий провід (0.75–1.0 мм²) | Відновлення пошкоджених ділянок |
| Термоусадка з клеєм | Ізоляція з’єднань |
| Термостійка оплітка (до 180°C) | Захист від перегріву |
| Конектор Bosch / IHI (3-pin) | Заміна пошкодженої фішки |
| Паяльник + припій або Crimp | Надійне з’єднання проводів |
| Герметик для проводки | Додаткова герметизація (опціонально) |
🔧 Алгоритм ремонту проводки актуатора
Зняти захист двигуна та повітряні патрубки для доступу до турбіни.

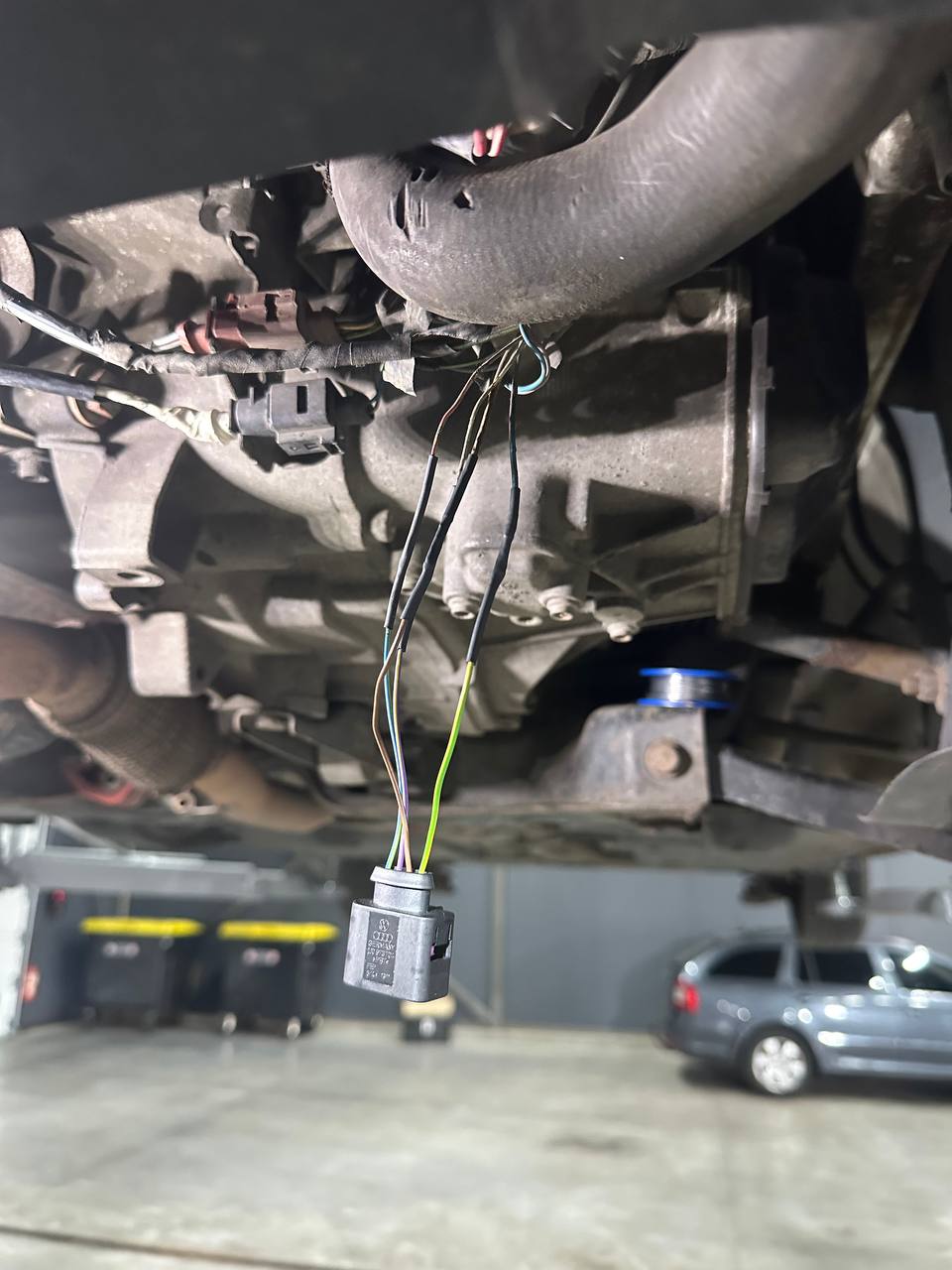

Від’єднати фішку актуатора (3 контакти).
Оглянути дроти на наявність тріщин, оплавлення або обривів.

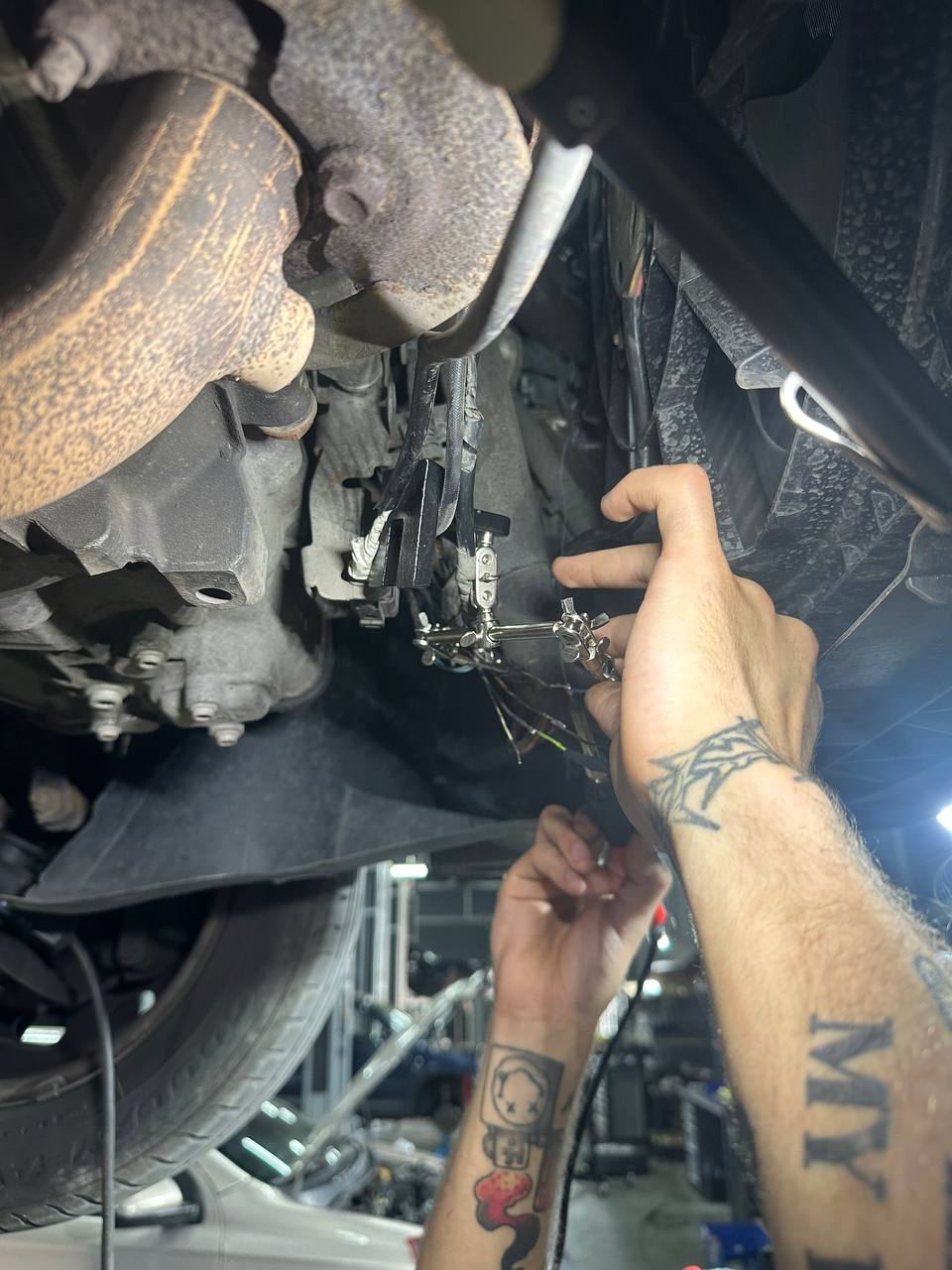

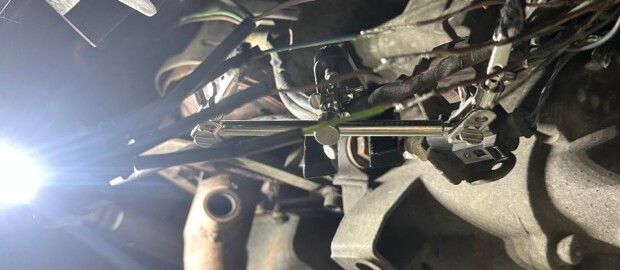

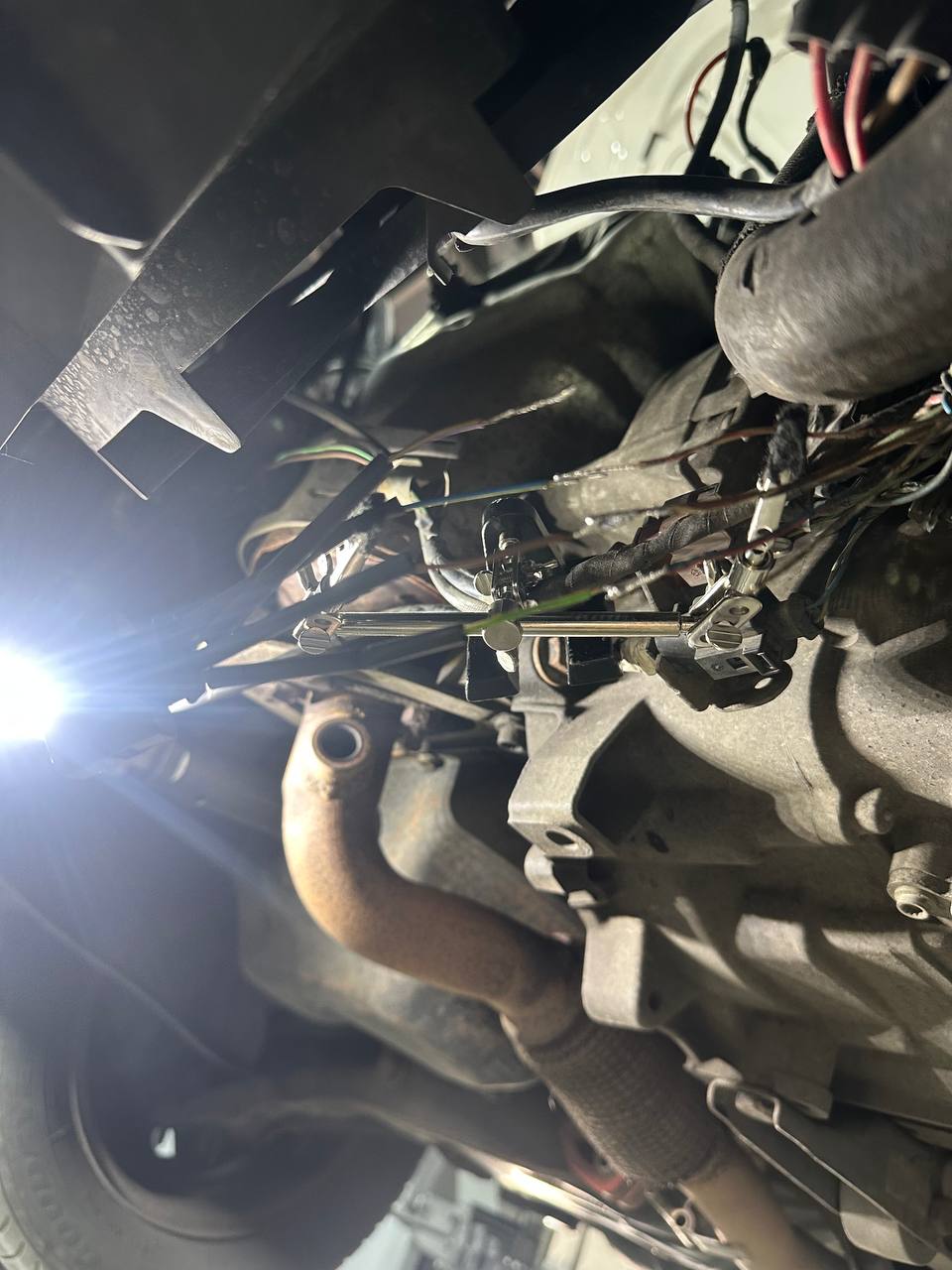

Вирізати пошкоджені ділянки, замінити їх термостійкими проводами.
З’єднання спаяти або обжати, потім ізолювати термоусадкою з клеєм.
Закрити проводку термостійкою опліткою.
Змастити контакти фішки контактним мастилом (наприклад, Liqui Moly Kontaktfett).
Після складання провести перевірку через OBD2:
стерти помилки;
виконати тест актуатора.
💸 Орієнтовна вартість ремонту (грн, 2025)
| Робота / Деталь | Ціна |
|---|---|
| Ремонт проводки (пайка, ізоляція) | 800 – 1 500 |
| Новий роз’єм актуатора (Bosch / IHI) | 400 – 700 |
| Повна заміна фішки з проводами (OEM) | 1 200 – 1 800 |
| Новий актуатор (у разі пошкодження) | 5 000 – 8 000 |
| Діагностика / адаптація | 400 – 700 |
⚙️ Після ремонту — обов’язкові дії
Провести адаптацію актуатора через VCDS / ODIS:
Engine → Basic Settings → Wastegate Regulating Valve AdaptationПеревірити тиск наддуву в реальному часі — він має бути стабільним у межах 0.8–1.1 бар.
Упевнитися, що проводка не торкається гарячих частин турбіни.

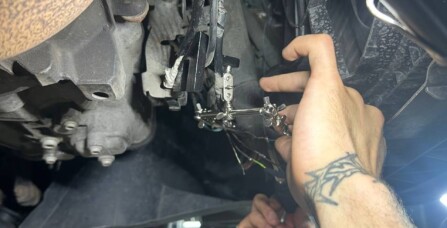

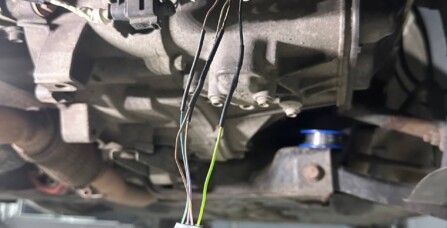

Ремонт проводки актуатора турбокомпрессора Volkswagen Golf GTI 7 2.0 TSI
