Сердцем электромобилей Audi e-tron и гибридов типа Q5 TFSI e является высоковольтная система. Она работает с напряжением 400 или 800 вольт, обеспечивая впечатляющую динамику, высокую эффективность и быструю зарядку. Но в то же время такое напряжение – это источник серьезной опасности. Рассмотрим, как устроена система, где кроются риски и какие правила безопасного обслуживания обязательно соблюдать.

Уровни напряжения в автомобиле

12 Вольт (низкое напряжение): питание мультимедиа, блоков управления, освещение.

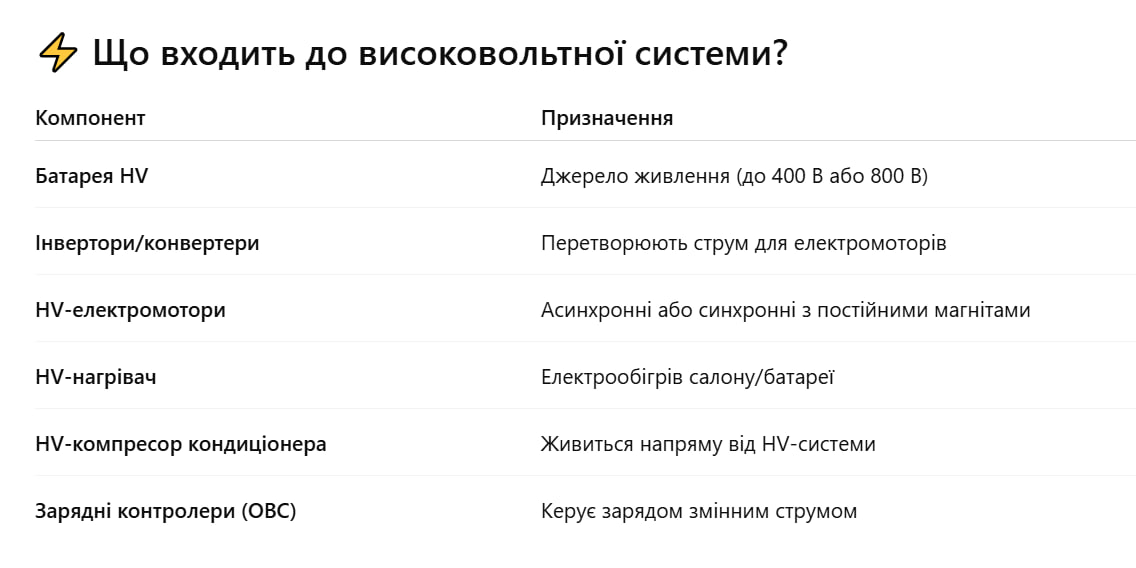

300–800 Вольт (высокое напряжение): все элементы с оранжевыми проводами, включая электромотор, инвертор, HV-батарею.

⚠️ Почему это опасно

Даже 120 В постоянного тока – смертельно опасны без защиты.
Высоковольтная система не отключается автоматически – это делается вручную.
Пренебрежение правилами может вызвать сильные ожоги, поражение током или даже смерть.

🔧 Как правильно обслуживать HV-систему

1. Допуск к работе

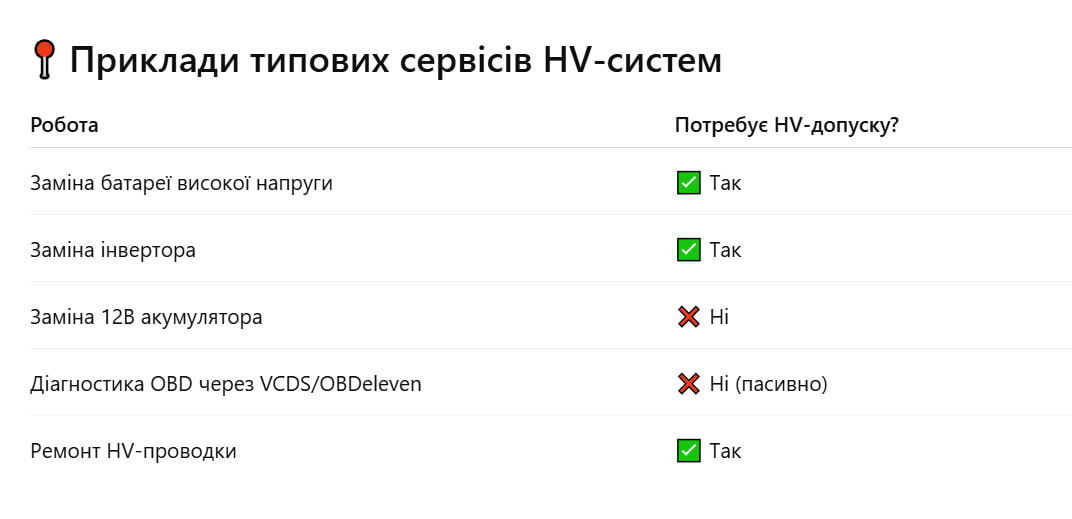

Обслуживать систему должны только специалисты с категорией HV1, HV2 или HV3. В сервисах Audi действует жесткий протокол High Voltage Safety.

2. Идентификация компонентов

Все элементы высоковольтной сети маркированы ярким оранжевым цветом. Также есть предупредительные наклейки на крышках HV-батарей.

3. Разрядка системы

Отсоединяется главный HV-разъем (Service Disconnect).
Ожидание: от 5 до 15 минут.
Обязательная проверка мультиметром – напряжение должно быть нулевой.

4. Средства защиты

Диэлектрические варежки (защита до 1000 В).
Изолированные инструменты (отвертки, клещи).
Защитные очки.

5. Условия безопасного обслуживания

Авто должно быть полностью выключено, ключ – в кармане, дверь – открыта.
Запрещается работать под дождем или в условиях влаги.

🧪 Дополнительные меры

Перед началом – проверить температуру HV-батареи.
Желательно также снять клемму с 12-вольтового аккумулятора – это исключит возможность случайного запуска системы.
После отключения HV-разъема следует подождать 10–15 минут – остаточное напряжение может храниться в конденсаторах.

Итог:
Высоковольтная система Audi – это сложный и мощный элемент, требующий ответственного отношения. Даже обычная диагностика требует внимательности, четкого соблюдения протоколов и соответствующего уровня подготовки. Безопасность – превыше всего.
